成型磨齒機修整齒輪砂輪的金剛石滾輪有哪些？

    成型磨齒機是修磨齒輪齒形砂輪的典型設備，齒輪齒形的磨削常采用剛玉砂輪（白剛玉，鉻剛玉，棕剛玉）和CBN砂輪修磨。

其中調制，退火等熱處理的齒輪硬度低，一般選擇剛玉砂輪就可以，對于淬火，滲碳淬火后的高硬度齒輪（HRC50以上），一般都采用CBN砂輪對其進行磨削。

不管是剛玉砂輪，還是CBN超硬砂輪，經過一段時間的使用后都會出現一定程度的磨損，此時就需要進行修整，從而恢復砂輪工作面的磨削性能和正確的幾何形狀。

此時就用到了金剛石滾輪，金剛石滾輪由于剛性高、修整量大、效率高，外形和修磨齒輪的砂輪外形一致，可修整復雜齒輪各種齒形。

采用成型磨齒機修整齒輪齒形砂輪的金剛石滾輪有兩種，一種是HNT燒結金剛石滾輪，另一種是CVD金剛石滾輪，其中CVD金剛石滾輪是主要用于CBN砂輪的修整。HNT燒結金剛石滾輪可修整更多齒輪齒形砂輪。

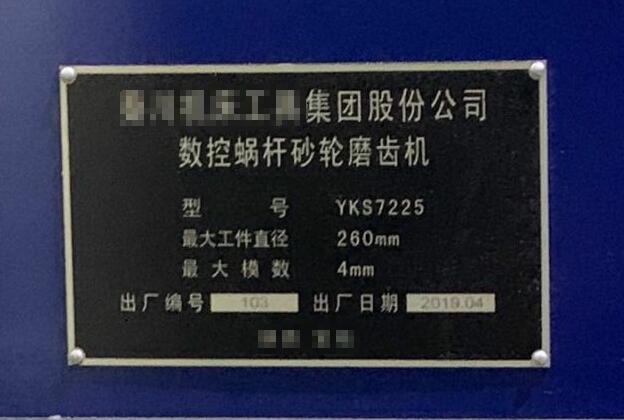

成型磨齒機設備

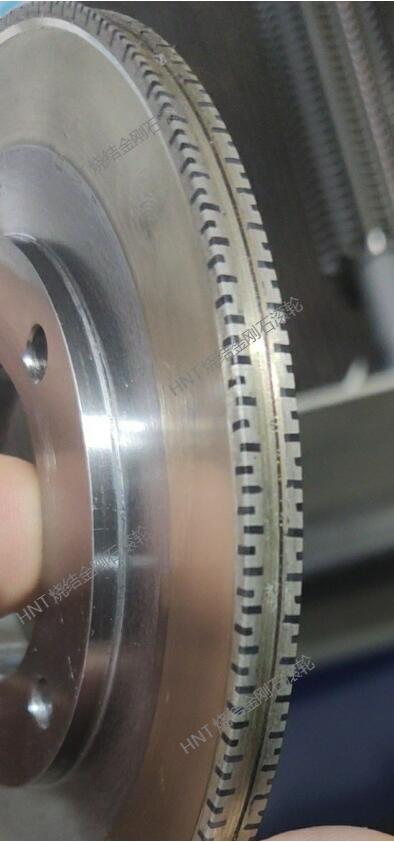

修整齒輪齒形砂輪的HNT燒結金剛石滾輪

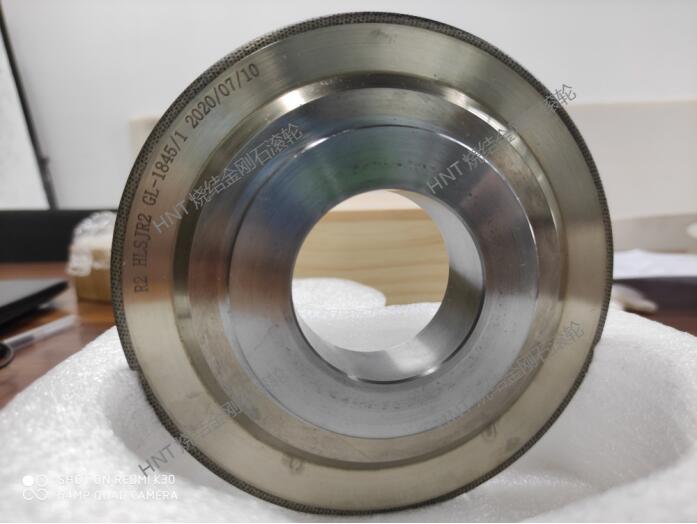

修整齒輪齒形砂輪的CVD金剛石滾輪
