金剛石滾輪修整器相比金剛石筆的優勢及應用行業

    很多人都知道砂輪修整用金剛石筆可以修整，但不知道用金剛石滾輪修整器也可以修整砂輪，而且相比金剛石筆壽命更長，效率更高，具體什么是金剛石滾輪修整器呢？是怎么修整砂輪的呢？小編下面就來為大家普及一下。

1、什么是金剛石滾輪修整器？

    所謂的金剛石滾輪修整器，就是采用電鍍或粉末冶金等方法把大量金剛石顆粒鑲嵌在鋼質滾輪表面，用于大批量成型磨削的專用機床和齒輪磨床加工的高效率、高壽命、低成本的砂輪修整工具。

    以一定轉速旋轉（借以降低滾輪與砂輪的相對速度），對高速旋轉的砂輪表面產生磨削和輾壓作用，使砂輪獲得與滾輪型面吻合的鋒利工作表面。

   其中常見的HNT金剛石滾輪修整器可有效代替單晶金剛石筆對砂輪進行修整，其生產效率大幅度提高，且加工出的零件表面質量和精度更高。

2、金剛石滾輪修整器相比金剛石筆的優勢

    金剛石筆的結構一般由金剛石和柄體構成，外形像支“筆”，所以人們喜歡叫它“金剛筆”，主要工作部位是筆尖。

    而HNT金剛石滾輪修整器則屬于“量身定制”產品，根據被加工零件的輪廓形狀、尺寸和所需精度所設計制造的一種類似于砂輪的滾輪，對操作工人的技術要求不高，加工的產品精度一致性好，質量穩定，而且容易實現磨削加工自動化。

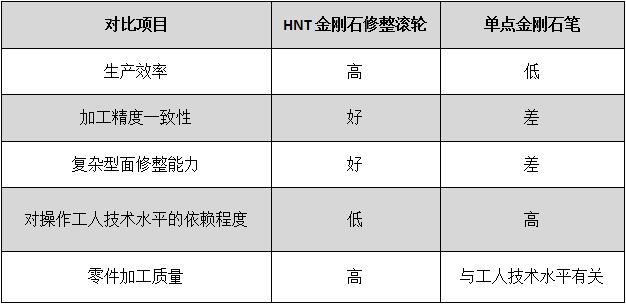

    具體金剛石滾輪修整器相比金剛石筆的優勢如下表：

3、金剛石滾輪修整器的產品類別

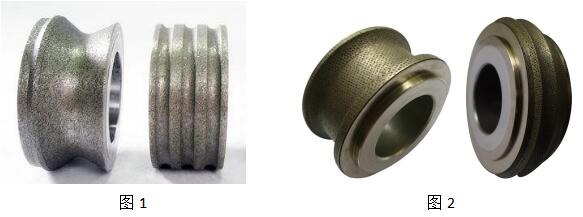

（1）HNT電鍍金剛石滾輪修整器（圖1）

    分為內鍍法（UZ）和外鍍法（S）兩種。電鍍金剛石滾輪可修整型面比較復雜的小型工件，但壽命不穩定，就國內目前現狀看，燒結金剛石滾輪比電鍍金剛石滾輪效果好，壽命穩定。

（2）HNT燒結金剛石滾輪修整器（圖2）

    分為手植燒結滾輪和粉末冶金燒結滾輪兩種。優點是滾輪修整效率高，使用壽命長，使用率高，應用廣泛，尤其是在齒輪、軸承、絲杠、球籠、曲軸等行業應用廣泛，修整精度高；缺點是不能修整型面比較復雜的小型工件。

4、金剛石滾輪修整器的制作工藝

    燒結法和電鍍法的制作工藝不同，修整砂輪的效果也不同。

    HNT電鍍金剛石滾輪修整器的制作工藝為：按生產的零件截面的技術要求，制作一個模具，電鍍?nèi)嗽旖饎偸谜辰Y(jié)劑（低熔點合金）與鋼芯粘結，金切加工（基準轉換）去除磨具胎體，使金剛石均勻暴露，在磨床上修整砂輪，復型一個工件，在檢測中心計量該工件型面所有技術要求，合格即為成品。

    HNT燒結金剛石滾輪修整器的制造工藝為：按圖加工一模具，之后采用人工植入方式，將大顆粒金剛石按一定的密度有序的鑲在模具內，之后采用燒結爐采用粉末冶金技術燒結，之后去掉模具，以金剛石型面為基準，加工孔和端面基準，之后再磨床上修整砂輪，這時的金剛石滾輪為毛坯件，有尺寸精度偏差，需通過檢測中心儀器初步測出偏差值，計算出合適的修整余量，最后在專門的修整機床上，經過多次反復的修磨和檢測，直至符合成品圖紙要求。

5、金剛石滾輪修整器可修整的砂輪類型

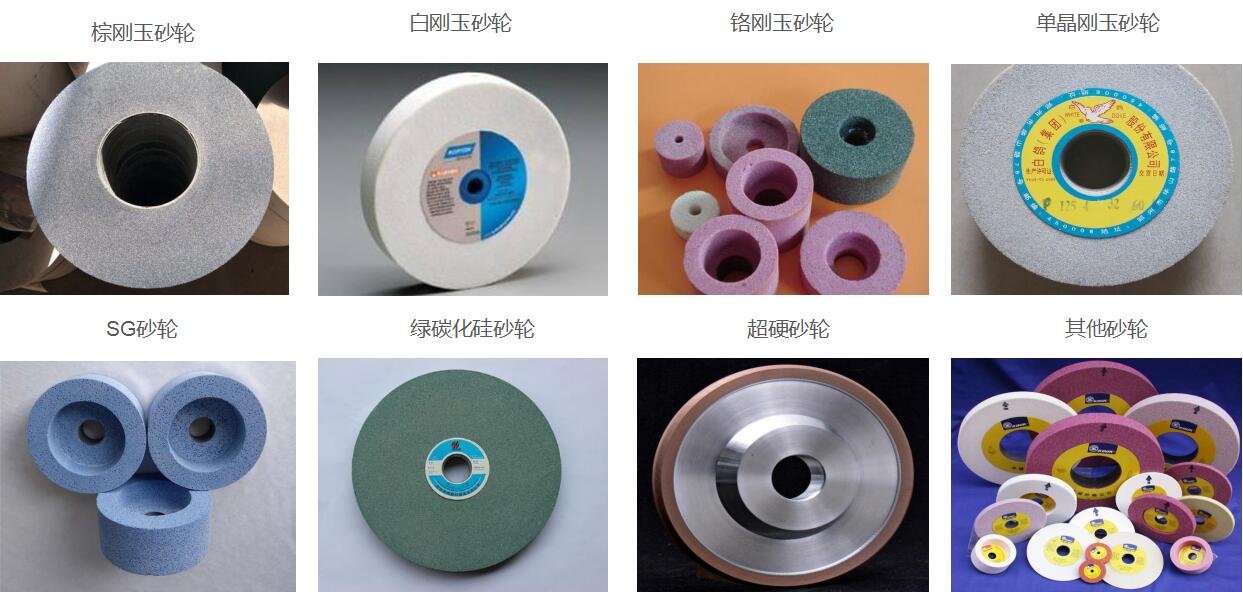

    HNT金剛石滾輪修整器可修整任何砂輪，不管是剛玉砂輪，陶瓷結合劑砂輪，還是CBN砂輪和金剛石砂輪均可修整。具體修整砂輪類別如下：

    （1）棕剛玉砂輪：是用磨料（鋁礬土，或無煙煤和鐵霄）和結合劑（陶瓷，樹脂，橡膠）混合經壓坯、干燥、焙燒而制成，疏松的盤狀、輪狀等各種形狀的磨具。

    （2）白剛玉砂輪：是以工業鋁氧粉作為主要原料，于電弧爐中冶煉而成的磨具。

    （3）鉻剛玉砂輪：是以工業鋁氧粉為主要原料，加入適量的金屬氧化物，在電弧爐內冶煉而成，其色澤為淺玫瑰紅色，硬度與白剛玉相似，韌性比白剛玉砂輪高

    （4）單晶剛玉：是以單晶剛玉為原料制作成各種形狀的固結磨具，可以用來磨不銹鋼、高釩高速鋼等韌性大、硬度高的材料及容易變形的工具。

    （5）SG砂輪：也叫陶瓷剛玉砂輪，

    （6）綠碳化硅砂輪：采用綠碳化硅材料生產，顏色為綠色。

    （7）超硬砂輪（CBN和金剛石）：顧名思義磨料就是CBN和金剛石，同時還有不同結合劑選擇。

    （8）除以上幾類砂輪外，其他砂輪HNT金剛石滾輪修整器同樣均可修整。

6、金剛石滾輪修整器的應用領域

    目前HNT金剛石滾輪主要用于以下幾個行業，尤其在汽車，機床，工量刃具等行業廣泛應用。

    （1）汽車零部件行業：曲軸、閥體、活塞環、油針、油針體，球籠萬向節、油嘴油泵等。

    （2）齒輪行業：雙片單錐面、單片雙錐面、齒輪齒頂、全齒面等。

    （3）機床行業：導軌、滑塊、滾珠絲杠等。

    （4）軸承行業：球軸承溝道、直線道軌副、錐軸承、柱軸承溝道、紡織軸承等。

    （5）工量刃具行業：卡尺、鉆頭、鋸條、銑刀開槽開刃、絲錐螺紋等。

    （6）輕工行業：冰箱壓縮機、自行車中軸等。

    （7）液壓行業：柱塞泵連桿等。

    （8）航空航天行業：渦輪葉片、葉片齒根等

7、HNT金剛石滾輪修整器的定制流程

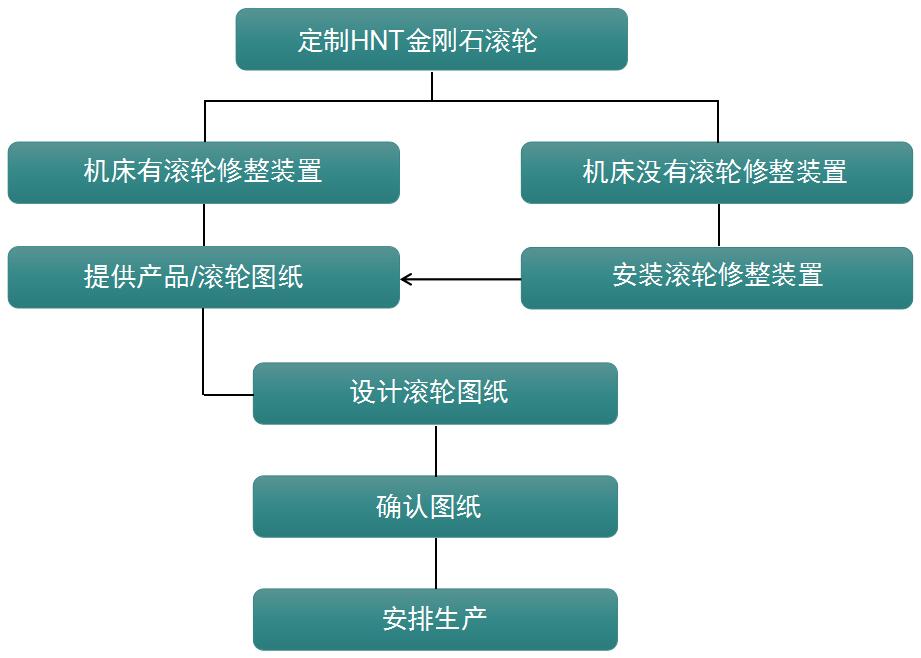

    HNT金剛石滾輪修整器的定制流程簡單分為兩類，一類是有圖紙，一類是沒有圖紙。具體流程如下圖。
