金剛石滾輪-修整CBN砂輪專用工具

    CBN砂輪的修整裝置主要用于對內圓磨床上CBN砂輪的修整。CBN砂輪由于硬度高，耐磨性好，被廣泛應用于汽車，齒輪，軸承等領域，不過CBN砂輪也是因?yàn)橐陨蟽?yōu)勢比較難修整。

CBN砂輪的修整，不同于普通的剛玉砂輪，需要分為修形和修銳兩個步驟。

修形：是通過改變砂輪的宏觀形狀，使砂輪達到要求的幾何形狀和尺寸精度，并使磨粒尖端微細破碎形成鋒利的磨刃；

修銳：是通過去除砂輪磨粒間的結合劑，使磨粒凸出結合劑表面，形成必要的容屑空間，使砂輪具有最佳磨削能力。

根據具體情況，修形和修銳可統一進行或同時完成，也可分步進行。

目前市面上CBN砂輪的修形方法較多，其中以HNT金剛石滾輪和CVD金剛石滾輪修形效果較好，本文重點介紹HNT金剛石滾輪和CBD金剛石滾輪修整CBN砂輪的優勢及效果。

金剛石滾輪是一種新興的高效的成型砂輪修整工具，特別使用于復雜型面或高精度成型面的砂輪修整，現在制作的有電鍍法和燒結法，CVD金剛石滾輪三種工藝。對于修整CBN砂輪的金剛石滾輪主要以HNT燒結金剛石滾輪和CVD金剛石滾輪為主。

HNT金剛石滾輪的特點在于：機床操作簡單，精度高，壽命長，加工零件一致性好、質量穩定。極大的提高生產效率，降低生產成本，容易實現磨削加工自動化，在批量生產中可獲得最佳經濟效益。

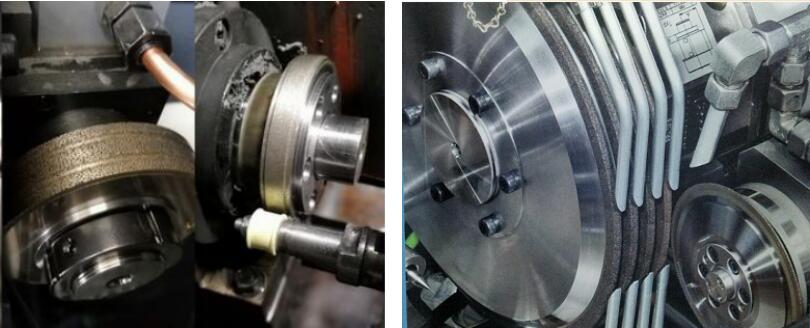

HNT燒結金剛石滾輪的應用

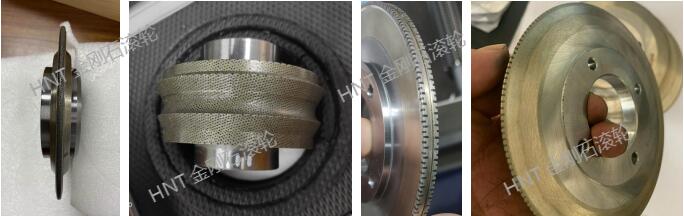

HNT燒結金剛石滾輪分為手植HNT燒結金剛石滾輪（TS）和隨機分布的燒結HNT金剛石滾輪（T）兩種；

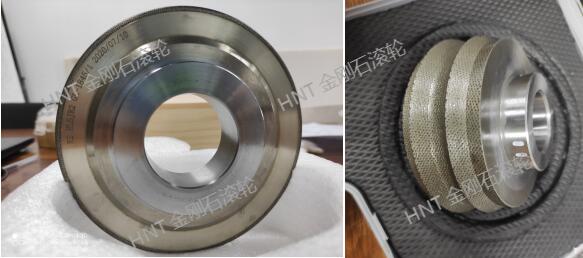

HNT燒結金剛石滾輪，采用手植金剛石工藝，具備修整效率高，使用壽命長，使用率高等優勢，但也存在局限性，那就是不能修整型面比較復雜的小型工件。

CVD金剛石滾輪修整器：

也屬于燒結金剛石滾輪修整器的一種，在硬質合金基體上把金剛石入隨機或者手工擺放好，進行燒結的而制成的燒結金剛石滾輪修整器，但一般都會被單獨區分開，因?yàn)?/span>CVD金剛石滾輪修整器主要用于CBN砂輪的修整。

CVD(Chemical Vapor Deposition化學氣相沉淀)金剛石，是含碳?xì)怏w和氫氣的混合物在高溫和低于標準大氣壓的壓力下被激發分解，形成活性金剛石碳原子，并在基體上沉積交互生長的多晶金剛石。由于CVD金剛石中不含任何金屬催化劑，因此它的熱穩定性接近天然金剛石，是修整CBN砂輪的理想工具。

修整CBN砂輪的HNT金剛石滾輪修整器的檢測設備

1：主要檢測儀器：投影儀 二次元 英國泰勒輪廓儀 蔡司三坐標。

2：檢測流程：首先金剛石滾輪內孔用測長儀檢測，型面修整前先磨試件，其次上投影儀檢測，根據檢測結果確定各型面修整量，然后上機床修整，修整后再磨試件，再檢測，根據檢測結果重復上述流程，最后在二次元和輪廓儀上確定最終精度。并用紅色筆標注在金剛石滾輪圖紙中。

3：儀器具體檢測項目：英國泰勒輪廓儀用于檢測型面粗糙度，日本CCD照明150倍放大圖，測量面精度和位置度。蔡司三坐標用于檢測型面尺寸，相對定位精度。

4：其它：技術要求 形位公差 安裝孔 動平衡 檢驗規則 包裝等要求按照國標＜JB/T 10040-2009 超硬材料制品 金剛石滾輪＞為準。
